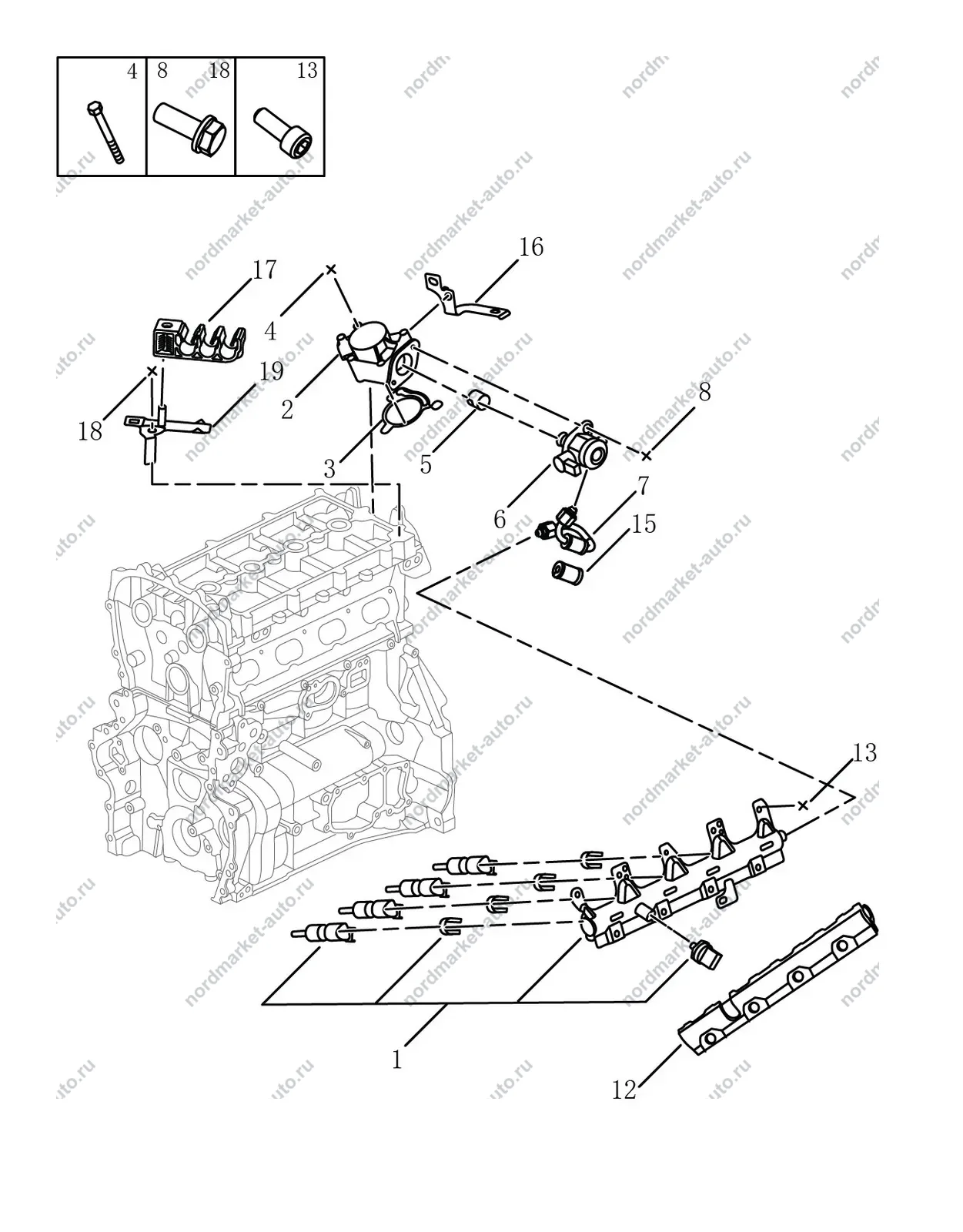

Нажмите номер на схеме — откроются детали этой позиции. Номер-комплект подсвечивает жёлтым свои части. Буквы — части комплекта без своего номера: по нажатию откроется комплект, в который они входят.

Все позиции схемы

2022003700
Топливная рампа с форсунками
2022515000
Топливная рампа с форсунками
2022010000
Корпус ТНВД
2022002100
Прокладка корпуса ТНВД
JQ1840660
Болт с фланцем · 3 шт.
2022002200
Толкатель ТНВД
2022009900
Топливный насос высокого давления
2022515100
Топливный насос высокого давления
2022009800
Топливная трубка высокого давления
JQ1840620
Болт с фланцем · 2 шт.
1016054039
Шумоизоляция топливной рампы
Q2100612
Винт Torx с цилиндрической головкой · 2 шт.
2022511500
Противовес (шумоизоляция)
1025012100
Кронштейн проводки
2022010600
Держатель трёх трубок
JQ1840612
Болт с фланцем
2022010700
Кронштейн

Схема и номера — из каталога производителя. У одной позиции бывает несколько номеров: разные производители детали или исполнения (привод, год). Перед заказом сверим номер по VIN.
