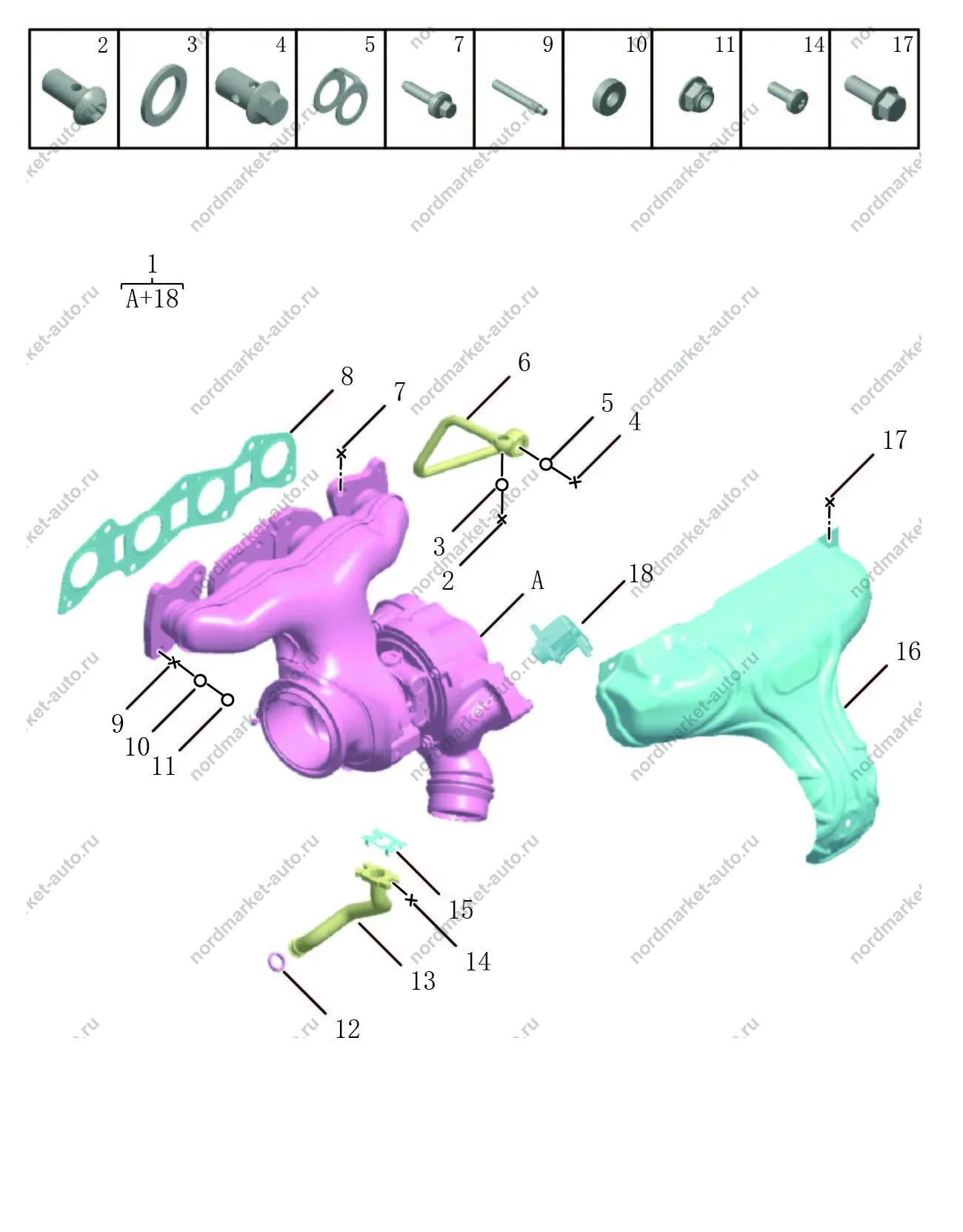

Нажмите номер на схеме — откроются детали этой позиции. Номер-комплект подсвечивает жёлтым свои части. Буквы — части комплекта без своего номера: по нажатию откроется комплект, в который они входят.

Все позиции схемы

2034011500
Турбокомпрессор
1056026600
Болт пустотелый
1025034400
Прокладка · 2 шт.
1056026500
Болт пустотелый
1056026700
Прокладка трубки подачи масла турбины
1056026900
Трубка подачи масла турбины
2034510400
Болт жаропрочный · 5 шт.
2034011700
Прокладка выпускного коллектора
2034511000
Шпилька жаропрочная · 2 шт.
2034510900
Шайба · 2 шт.
2034510800
Гайка · 2 шт.
2034005600
Уплотнительное кольцо
1056026800
Трубка слива масла турбины
2034004800
Винт · 2 шт.
2034005500
Прокладка слива масла турбины
2034510500
Теплозащитный экран турбины
1066023400
Болт · 3 шт.
2034013100
Перепускной клапан наддува

Схема и номера — из каталога производителя. У одной позиции бывает несколько номеров: разные производители детали или исполнения (привод, год). Перед заказом сверим номер по VIN.
