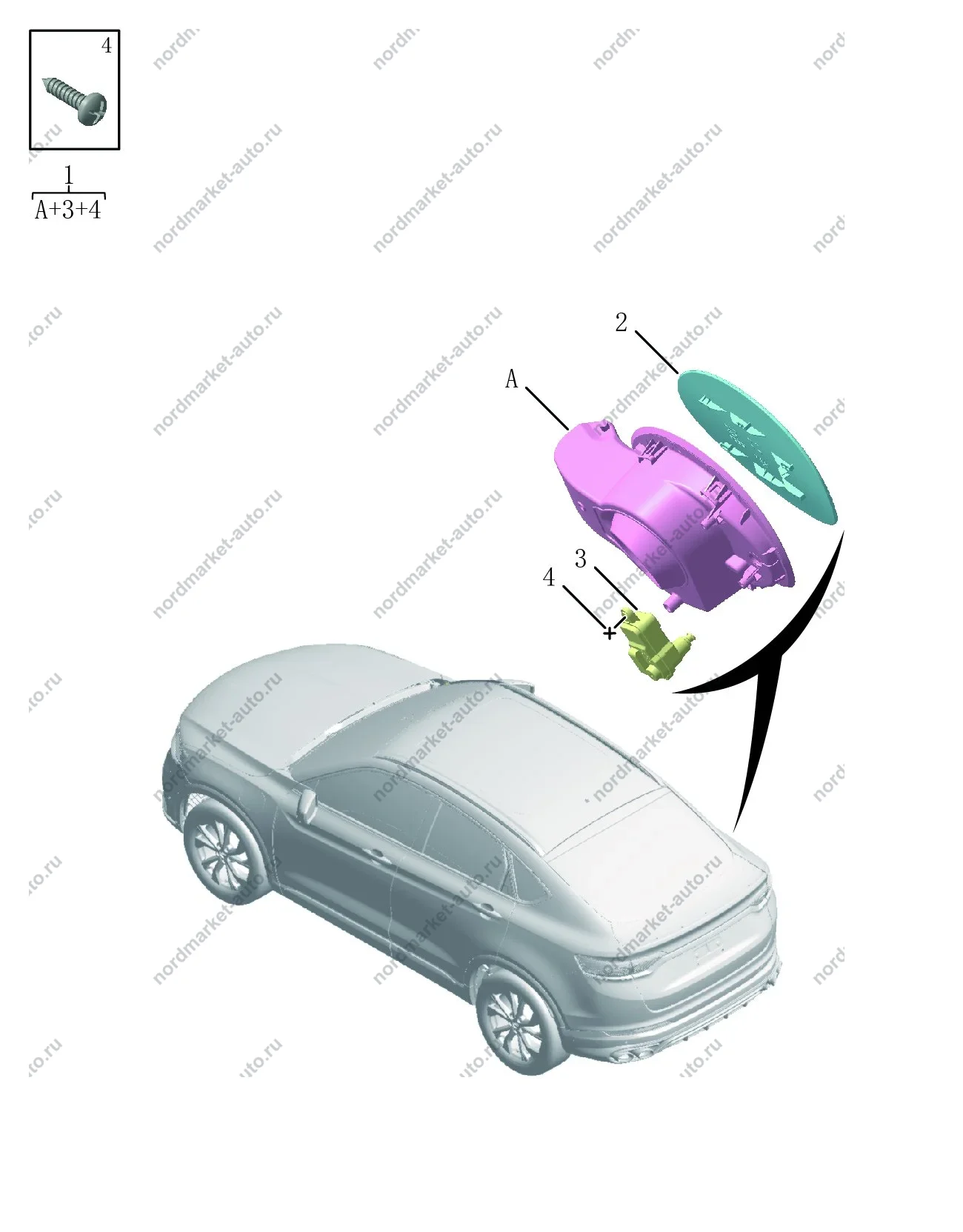

Нажмите номер на схеме — откроются детали этой позиции. Номер-комплект подсвечивает жёлтым свои части. Буквы — части комплекта без своего номера: по нажатию откроется комплект, в который они входят.

Все позиции схемы

5090014800
Корпус лючка бензобака с приводом
Разъём привода квадратный; сверить по фото
5090018600
Корпус лючка бензобака с приводом
2021; Hubei Sanhuan; при заказе учитывайте производителя
5090016200
Корпус лючка бензобака с приводом
Ningbo Huade; разъём привода овальный; сверить по фото
5090018700
Лючок бензобака
2021; Hubei Sanhuan; при заказе учитывайте производителя
5090014700
Лючок бензобака
Ningbo Huade; при заказе учитывайте производителя
5090014600
Привод лючка бензобака
Разъём привода квадратный; сверить по фото
5090515800
Привод лючка бензобака
Разъём привода овальный; сверить по фото
5090014500
Винт · 2 шт.

Схема и номера — из каталога производителя. У одной позиции бывает несколько номеров: разные производители детали или исполнения (привод, год). Перед заказом сверим номер по VIN.
