Топливопроводы и топливный фильтр
Geely Atlas Pro · 2020, 1.8T 7DCT (китайская версия), передний привод · Системы двигателя

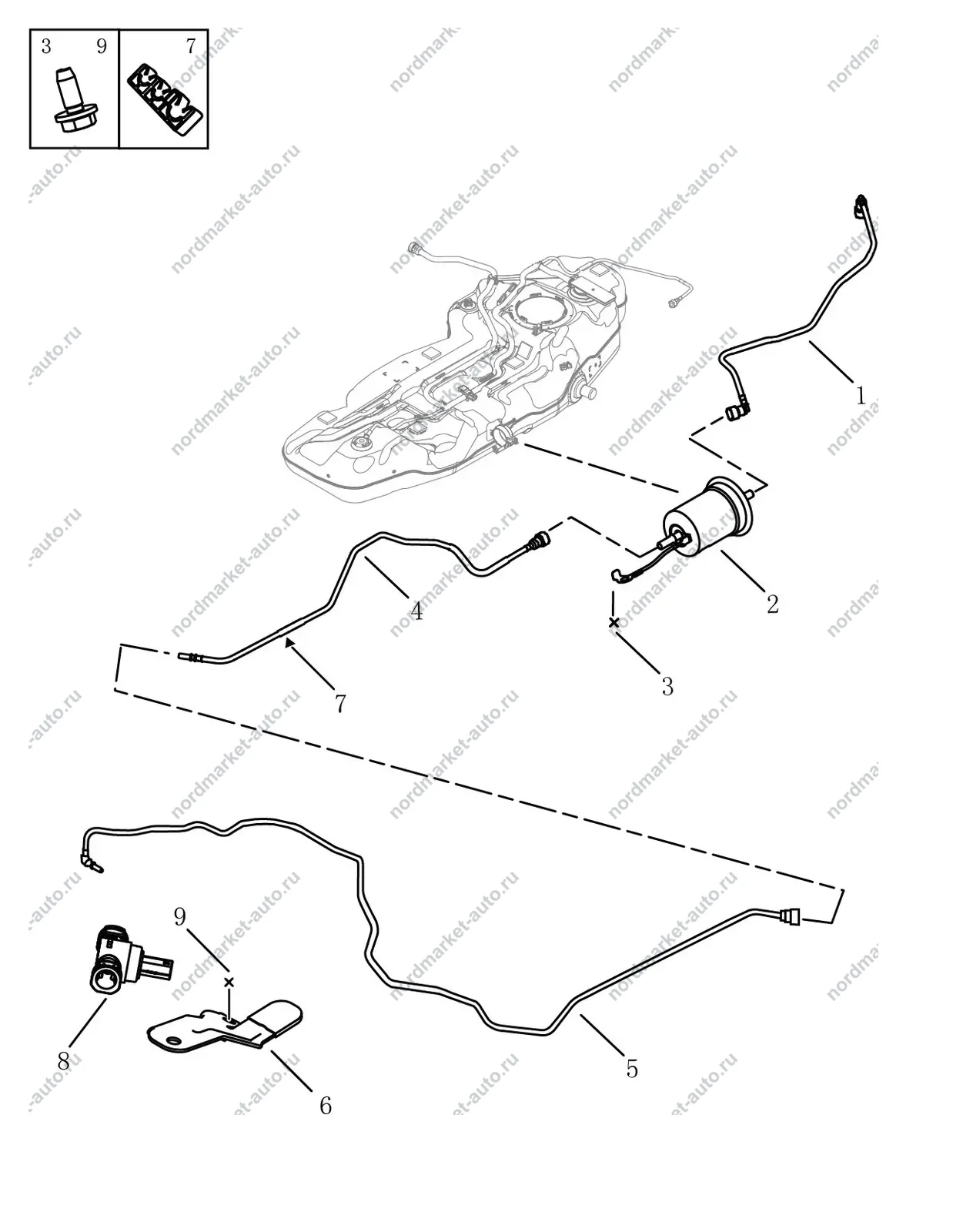

Нажмите номер на схеме — откроются детали этой позиции. Номер-комплект подсвечивает жёлтым свои части. Буквы — части комплекта без своего номера: по нажатию откроется комплект, в который они входят.
Все позиции схемы
- 2013024800Топливная трубка к фильтру
- 2013022000Топливный фильтр
- JQ140DA0616F71FOБолт массы с шайбой
- 2019041800Топливная трубка от фильтра
- 2013531600Топливная трубка моторного отсекаТопливная система постоянного давления
- 2019060500Топливная трубка моторного отсекаТопливная система с подачей по потребности
- 2019060400Кронштейн датчика давления топливаТопливная система с подачей по потребности
- 2019564500Кронштейн топливной трубкиТопливная система постоянного давления
- JQ923F0852Держатель трёх трубок
- 2019037100Датчик давления топливаТопливная система с подачей по потребности
- 2019087400Датчик давления топливаТопливная система с подачей по потребности
- JQ1840616Болт с фланцем
Схема и номера — из каталога производителя. У одной позиции бывает несколько номеров: разные производители детали или исполнения (привод, год). Перед заказом сверим номер по VIN.
