Система улавливания паров топлива и адсорбер
Geely Atlas Pro · 2020, 1.8T 7DCT (китайская версия), передний привод · Системы двигателя

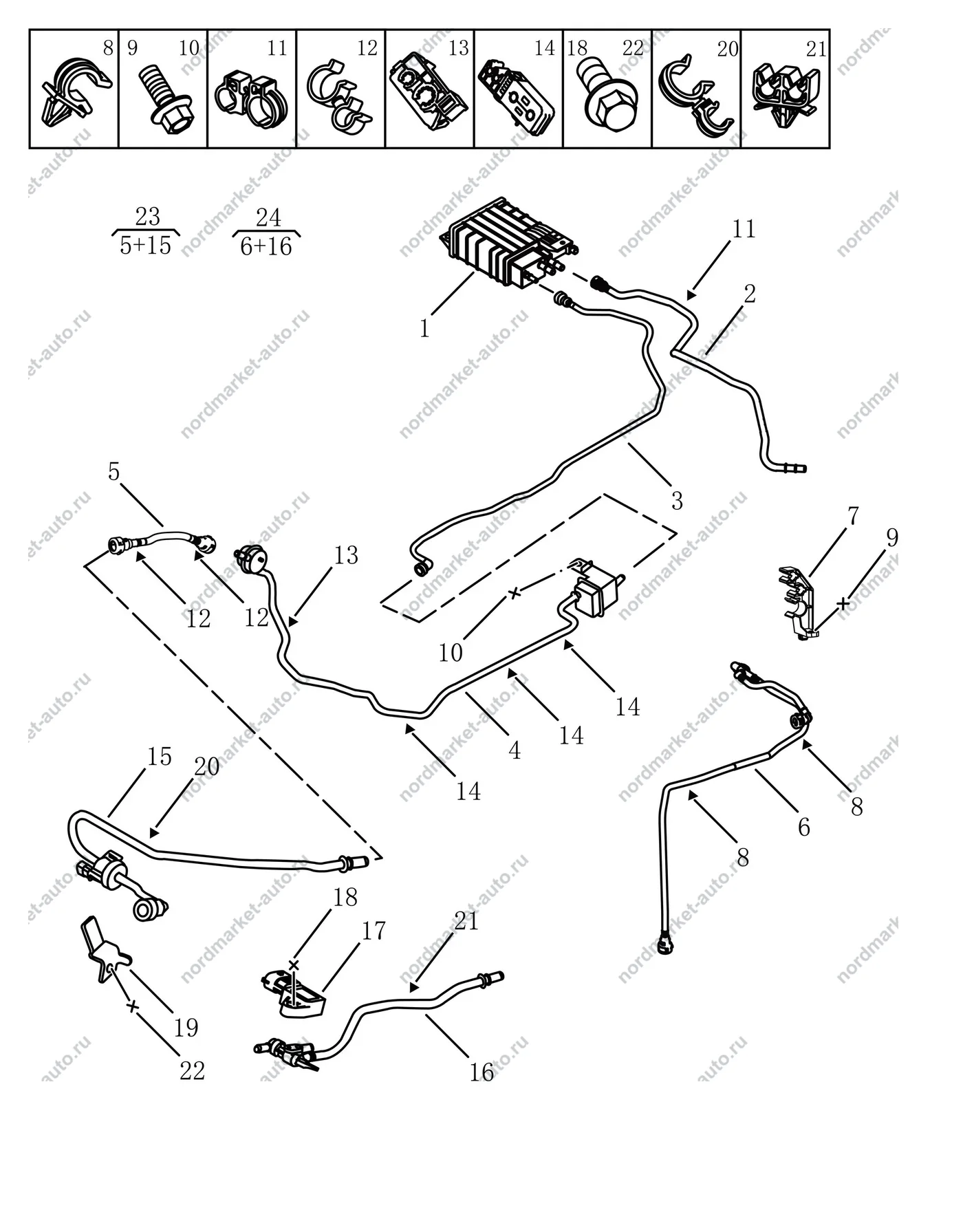

Нажмите номер на схеме — откроются детали этой позиции. Номер-комплект подсвечивает жёлтым свои части. Буквы — части комплекта без своего номера: по нажатию откроется комплект, в который они входят.
Все позиции схемы
- 2019074200Адсорбер
- 2019042000Адсорбер
- 2019041900Трубка адсорбера
- 2019041600Трубка продувки адсорбера
- 2019060600Трубка продувки адсорбера
- 2019060200Трубка паров топлива
- 2019060700Двойной клапан продувки адсорбера с трубками
- 2019060300Держатель трёх трубок
- JQ921G115Держатель трубки · 2 шт.
- Q1840612F31Болт с фланцем
- JQ1880830F6B1Болт с фланцем и шайбой
- JQ9271616DДержатель трубок на 2
- JQ927128AДержатель трубок на 2 · 2 шт.
- 2019041000Держатель двух трубок
- JQ924E085212Держатель четырёх трубок
- 2019060900Подводящая трубка клапана адсорбераС клапаном адсорбера; заказывать по системной замене; две трубки заменены одной; перед установкой снять остаток старой трубки
- 2019060800Отводящая трубка клапана адсорбера
- 2019040300Датчик давления трубки Вентури
- JQ1840616Болт с фланцем
- 2019042900Кронштейн клапана адсорбера
- JQ9271610CДержатель трубок на 22021
- 2019042500Держатель2020
- 1060007700Клипса
- JQ1840612Болт с фланцем
- 2019079300Клапан адсорбера с трубками
- 2019079200Двойной клапан продувки адсорбера с трубками
Схема и номера — из каталога производителя. У одной позиции бывает несколько номеров: разные производители детали или исполнения (привод, год). Перед заказом сверим номер по VIN.
