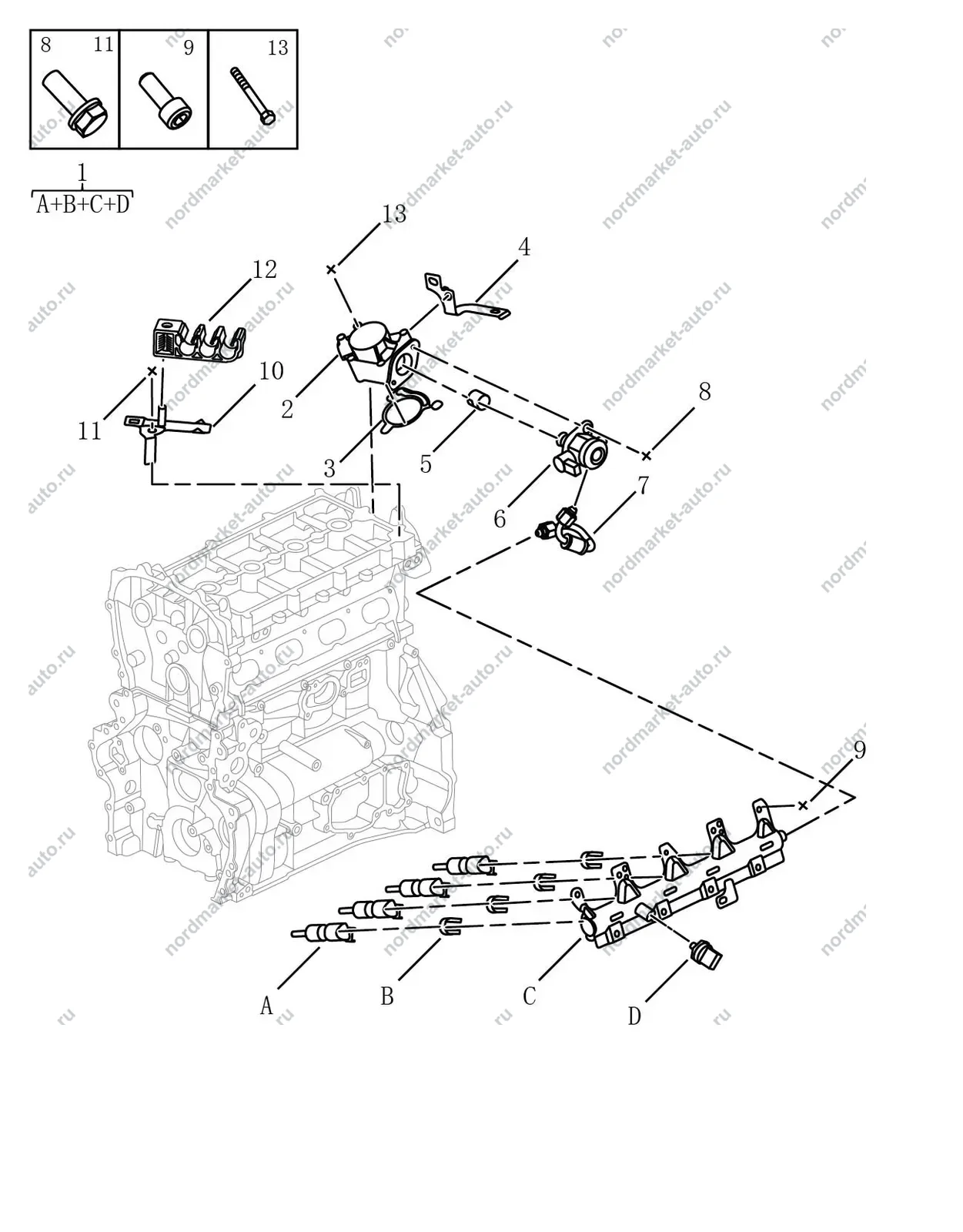

Нажмите номер на схеме — откроются детали этой позиции. Номер-комплект подсвечивает жёлтым свои части. Буквы — части комплекта без своего номера: по нажатию откроется комплект, в который они входят.

Все позиции схемы

2022003700
Топливная рампа с форсунками
2022515000
Топливная рампа с форсунками
2022010000
Корпус ТНВД
2022002100
Прокладка корпуса ТНВД
2022014900
Кронштейн трубок
2022002200
Толкатель ТНВД
2022009900
Топливный насос высокого давления
2022515100
Топливный насос высокого давления
2022009800
Топливная трубка высокого давления
JQ1840620
Болт с фланцем · 2 шт.
Q2100612
Винт Torx с цилиндрической головкой · 2 шт.
1025012100
Кронштейн проводки
JQ1840612
Болт с фланцем
2022010600
Держатель трёх трубок
JLE-4G18TD-C07
1060007700
Клипса
JLE-4G18TD-A10
JQ1840660
Болт с фланцем · 3 шт.

Схема и номера — из каталога производителя. У одной позиции бывает несколько номеров: разные производители детали или исполнения (привод, год). Перед заказом сверим номер по VIN.
