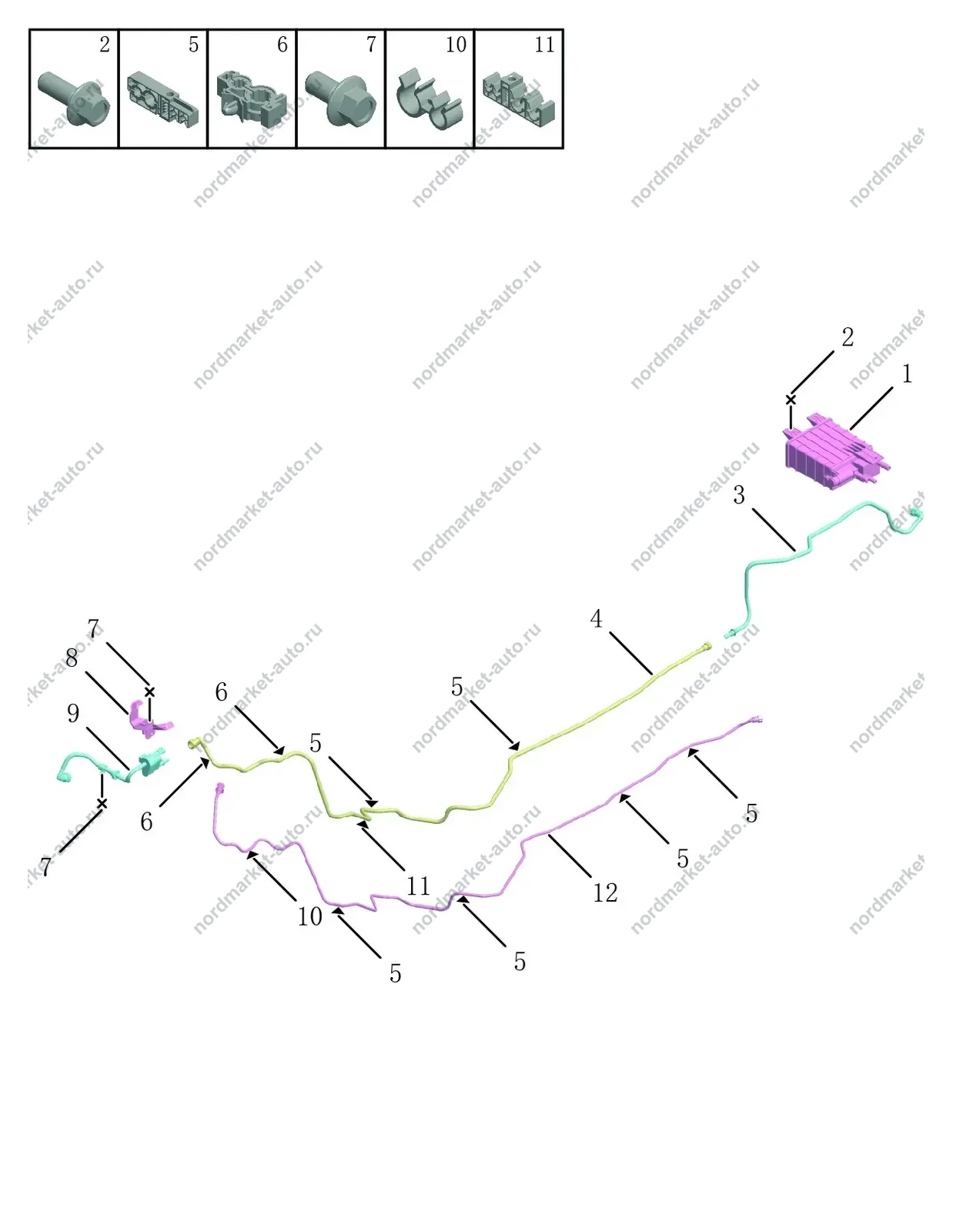

Нажмите номер на схеме — откроются детали этой позиции. Номер-комплект подсвечивает жёлтым свои части. Буквы — части комплекта без своего номера: по нажатию откроется комплект, в который они входят.

Все позиции схемы

2019047800
Адсорбер
Q1840616F31
Болт с фланцем · 3 шт.
2019047600
Трубка вентиляции адсорбера
2019089100
Вентиляционная трубка под днищем
JQ924M120852
Держатель четырёх трубок · 6 шт.
JQ922M1208A
Держатель двух трубок · 2 шт.
4066110200
Болт с фланцем · 3 шт.
Q1840612F31
Болт с фланцем · 3 шт.
2019088300
Кронштейн клапана адсорбера
2019088200
Клапан адсорбера с трубками
JQ922H1612
Держатель двух трубок
JQ922H1208
Держатель двух трубок · 2 шт.
2019568600
Держатель четырёх трубок
2019089000
Топливная трубка под днищем

Схема и номера — из каталога производителя. У одной позиции бывает несколько номеров: разные производители детали или исполнения (привод, год). Перед заказом сверим номер по VIN.
