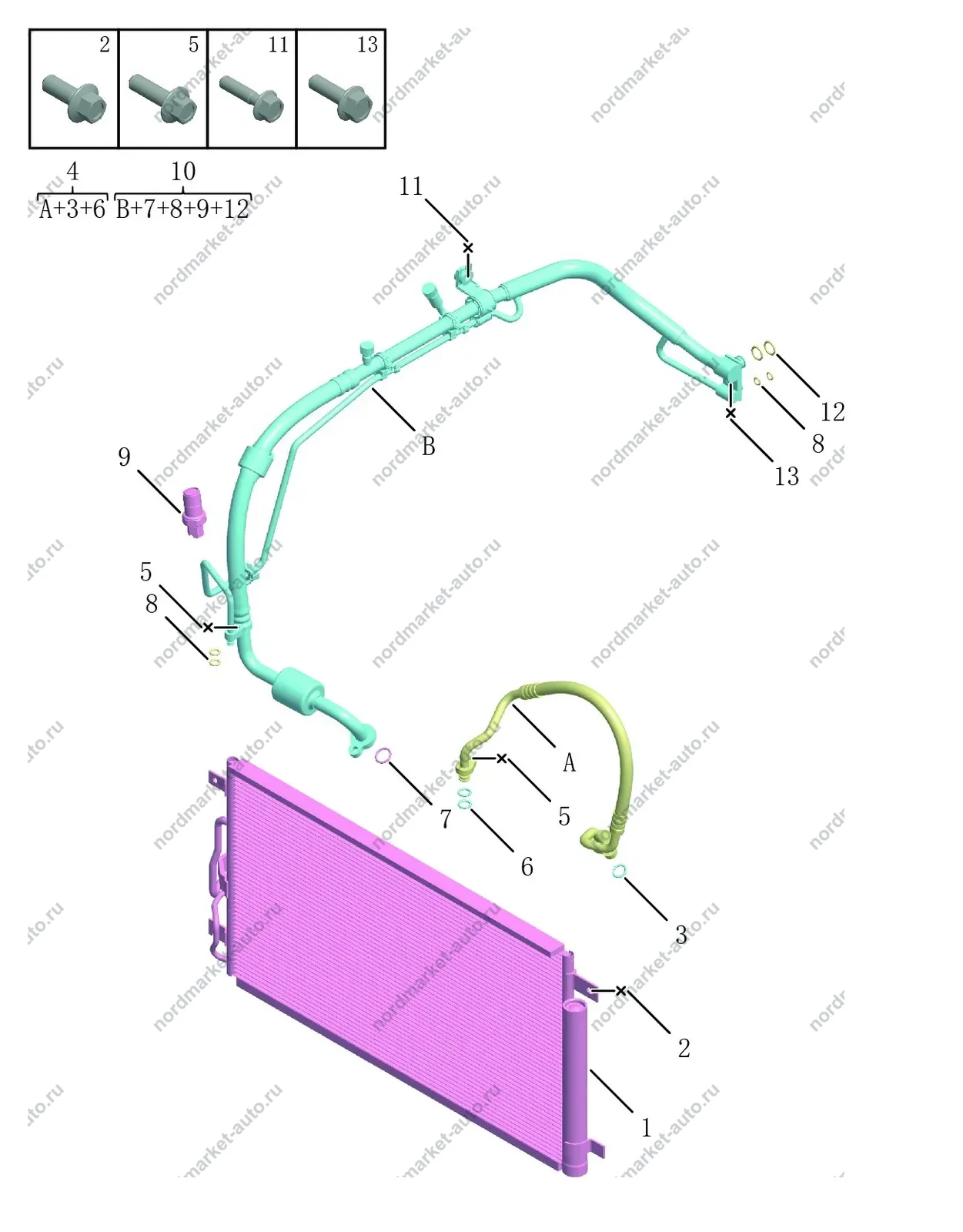

Нажмите номер на схеме — откроются детали этой позиции. Номер-комплект подсвечивает жёлтым свои части. Буквы — части комплекта без своего номера: по нажатию откроется комплект, в который они входят.

Все позиции схемы

8010075300
Конденсатор кондиционера
Q1840616F31
Болт с фланцем · 2 шт.
8010052700
Уплотнительное кольцо
Ø13.7×2.5
8010097700
Нагнетательная трубка компрессора
JQ1840620
Болт с фланцем · 2 шт.
8010052800
Уплотнительное кольцо · 2 шт.
Ø10.8×2.4
8010053800
Уплотнительное кольцо
Ø16.25×2.5
8010053700
Уплотнительное кольцо · 4 шт.
Ø6.8×1.9
8010069300
Датчик давления кондиционера
8010059100
Датчик давления кондиционера
8010097800
Трубки кондиционера высокого и низкого давления
Q1860625
Болт с увеличенным фланцем
8010053500
Уплотнительное кольцо · 2 шт.
Ø13.4×2.4
Q1860620
Болт с увеличенным фланцем

Схема и номера — из каталога производителя. У одной позиции бывает несколько номеров: разные производители детали или исполнения (привод, год). Перед заказом сверим номер по VIN.
