Нажмите номер на схеме — откроются детали этой позиции. Номер-комплект подсвечивает жёлтым свои части. Буквы — части комплекта без своего номера: по нажатию откроется комплект, в который они входят.

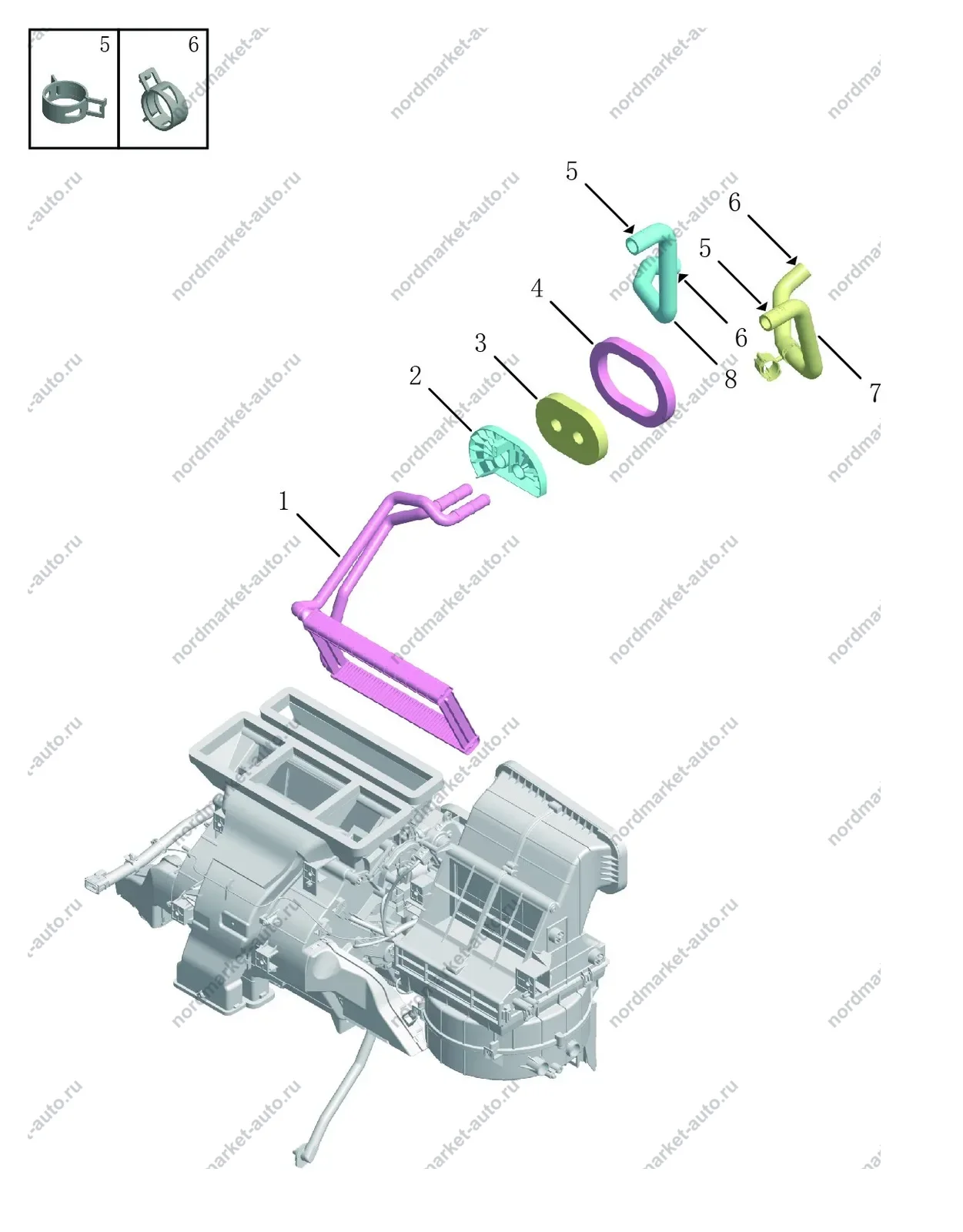

Все позиции схемы

8017014700
Радиатор отопителя
8017014600
Держатель трубки
8017014400
Уплотнитель поролоновый
8017014500
Уплотнитель поролоновый
JQ6712412A
Хомут пружинный · 2 шт.
JQ6712312A
Хомут пружинный · 2 шт.
8017029500
Патрубок отопителя обратный
8017029400
Патрубок отопителя подающий

Схема и номера — из каталога производителя. У одной позиции бывает несколько номеров: разные производители детали или исполнения (привод, год). Перед заказом сверим номер по VIN.
